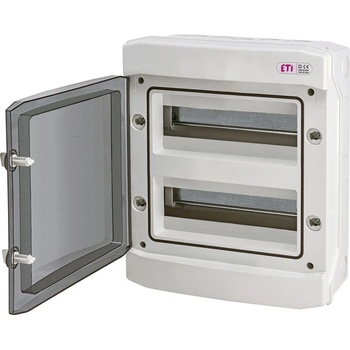

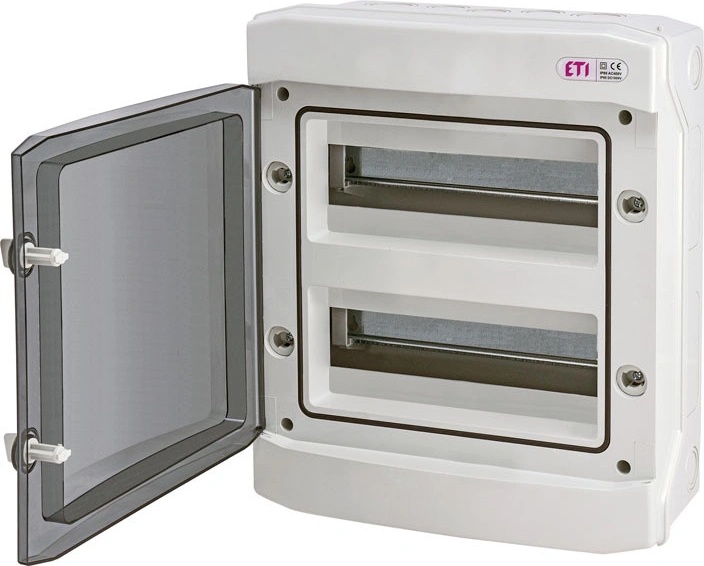

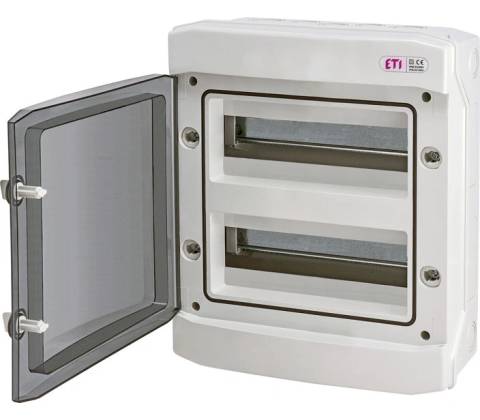

ETI ECH-24PT

• Rýchle zhrnutie: Odolná 24-modulová rozvodnica ETI série ECH (2 rady po 12 modulov). Ponúka vysoké krytie IP65, ochranu proti vlhkosti a prachu. Je certifikovaná aj pre jednosmerné napätie do 1500 V, čo z nej robí špičkové riešenie pre náročné domové aj fotovoltické inštalácie.
• Obsah: → Rýchle parametre → Použitie → Rýchly výber → Technické parametre → Kompatibilita → FAQ Rýchle parametre

• Kapacita: 24 modulov (2 rady x 12)
• Krytie: IP65 (vodeodolné, prachotesné)
• Montáž: Na povrch (nástenná)
• Dvierka: Priehľadné, otváranie nahor/do strany (voliteľné)
• Menovité napätie: 400 V AC / 1500 V DC
• Rozmery: 319 x 384 x 144 mm
• Výbava: Vrátane N a PE svorkovníc (15 pripojení)

Použitie

Rozvodnica ECH-24PT je určená pre komplexnejšie okruhy v prostredí s náročnými podmienkami:

• Dielne a garáže: Dostatočný priestor pre motorové spúšťače, stýkače a podružné istenie.
• Fotovoltika (FVE): DC aj AC strana menších elektrární (vďaka DC certifikácii a oddeliteľným radom).
• Exteriér: Inštalácie pod prístreškami, ovládanie závlahy či bazénovej technológie.

Pre správne naplánovanie inštalácie odporúčame článok: Elektroinštalácia v technickej miestnosti a garáži.

Rýchly výber / Na čo si dať pozor:

• ✔ Dvojradová konštrukcia: Umožňuje prehľadné oddelenie obvodov (napr. svetlá vs. zásuvky, alebo AC vs. DC pri FVE).
• ✔ Vysoká odolnosť: Krytie IP65 zvládne aj priamy prúd vody z hadice pri čistení priestorov.
• ✘ Väčšie rozmery: Na výšku má takmer 40 cm, pred montážou si overte dostupný priestor na stene.

Technické parametre Kód výrobcu (ETI) 001101063 Typ ECH-24PT Počet modulov 24 (2 x 12) Stupeň krytia IP65 Menovitý prúd (In) 63 A Rozmery (Š x V x H) 319 x 384 x 144 mm Dvierka Priehľadné Svorkovnice N / PE (súčasťou balenia) Trieda izolácie II (dvojitá izolácia) Kompatibilita a montáž

Pre bezpečnú a rýchlu inštaláciu:

• Obsahuje dve DIN lišty so štandardnou roztečou 125 mm.
• Káblové priechodky (PG/metrické) je nutné dokúpiť podľa priemeru káblov pre zachovanie IP65.
• Kompatibilná s bežnými ističmi, chráničmi a modulárnymi prístrojmi.
• Relevantné normy: STN EN 60670-1, STN EN 62208.
• Viac produktov nájdete v kategórii Bytové rozvodnice na omietku.

Časté otázky (FAQ)

Kliknutím na otázku sa zobrazí odpoveď.

Koľko svoriek majú N a PE mostíky? Tento model (24 modulov) sa dodáva s väčšími svorkovnicami, ktoré majú typicky 15 prípojných miest pre N a 15 pre PE vodič, čo je dostatočné pre bežné zapojenie okruhov v tejto veľkosti. Je možné použiť ju pre DC fotovoltiku? Áno, ETI ECH séria je certifikovaná až do 1500 V DC. Dvojradové prevedenie je výhodné, ak potrebujete oddeliť plus a mínus póly alebo rôzne stringy. Aký je priestor medzi radmi? Vzdialenosť medzi DIN lištami je štandardných 125 mm, čo poskytuje dostatok miesta na manipuláciu s vodičmi a prehľadné usporiadanie káblov. Je skrinka odolná voči mrazu? Áno, pracovný rozsah teplôt pre tieto rozvodnice je zvyčajne od -25°C do +60°C, takže je vhodná aj do nevykurovaných priestorov. Dá sa do nej namontovať zásuvka na DIN lištu? Áno, hĺbka skrinky (144 mm) umožňuje bezproblémovú montáž modulárnych zásuviek, spínacích hodín či iných hlbších prístrojov. Sú dvere reverzibilné? Áno, dvierka je možné osadiť tak, aby sa otvárali na ľavú alebo pravú stranu podľa potreby. Obsahuje balenie aj záslepky? Súčasťou sú záslepky pre montážne otvory (na zachovanie triedy ochrany II a IP65). Záslepky pre nevyužité modulové miesta v kryte zvyčajne nie sú súčasťou a treba ich dokúpiť zvlášť. Akú mechanickú odolnosť má skrinka? Séria ECH má mechanickú odolnosť IK07, čo znamená dobrú ochranu proti bežným nárazom v priemyselnom alebo domácom prostredí.

Obsah: → Rýchle parametre → Použitie → Rýchly výber → Technické parametre → FAQ

Naspäť na začiatok →
